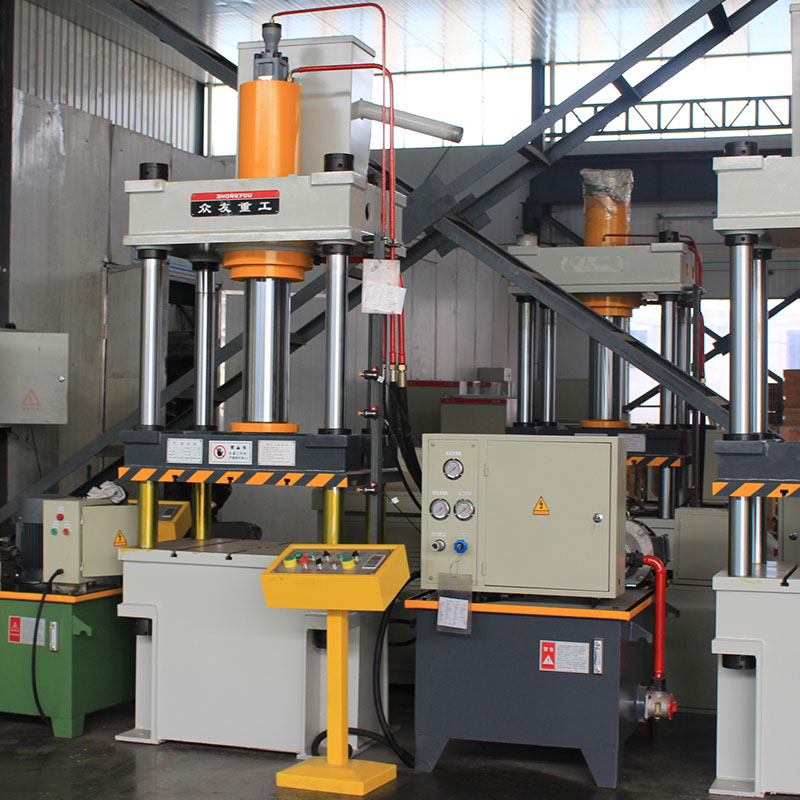

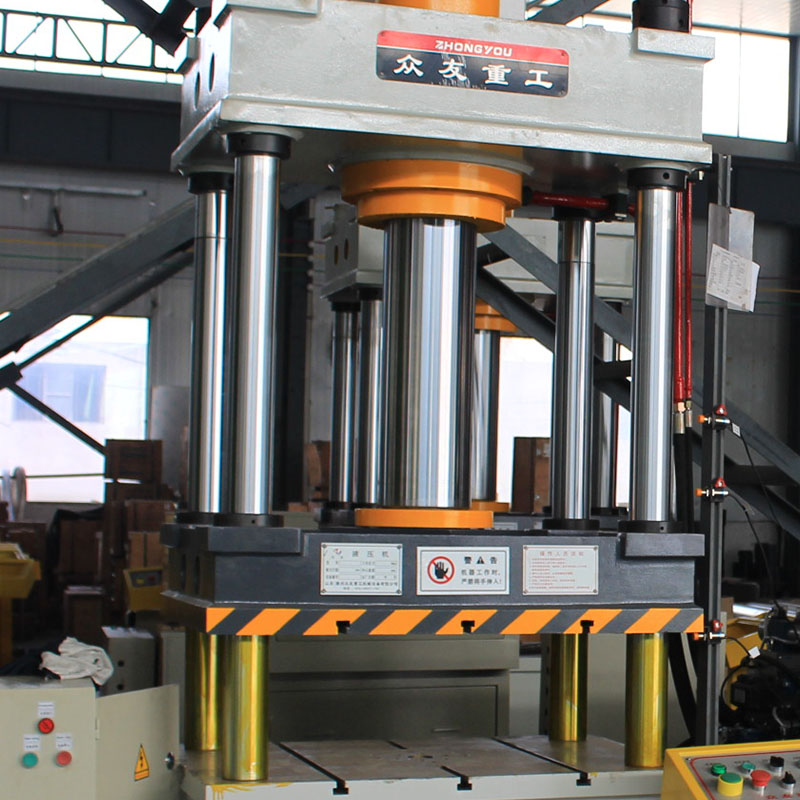

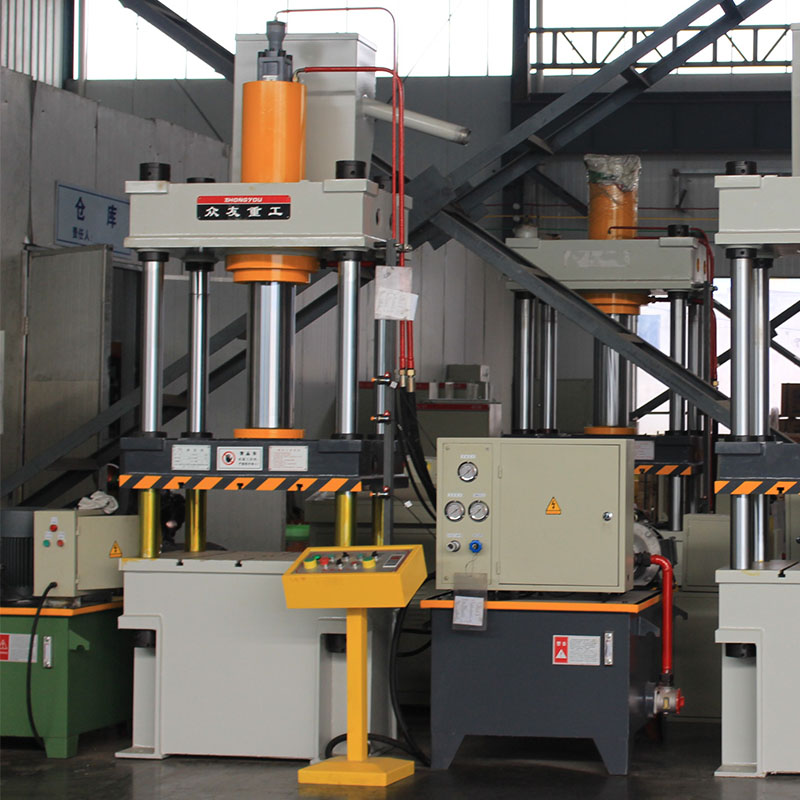

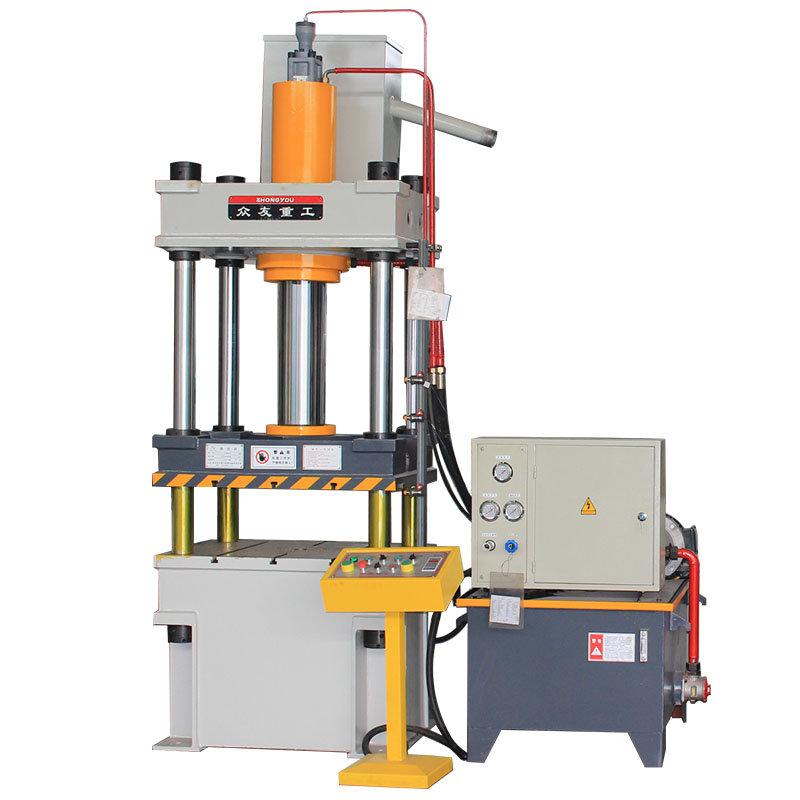

200T多功能成型油壓機 200噸四柱油壓機

三梁四柱油壓機廣泛適用于緊固件廠、汽車維修、五金行業、車件公司、礦業、電子元件、表帶、首飾、燈飾、照明、手機外殼、泵業、電器設備等行業

tags:

在線訂購

產品詳情

產品詳情

200T多功能成型油壓機是一種利用油泵輸送液壓油的靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械設備。采用三梁四柱式設計結構，有液壓墊、頂出缸兩種拉伸機結構?？筛鶕?jù)客戶要求按需定制。具有控制精度高、反應靈敏、成形結構件質量高等優點，采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞；插入式液壓專用電機，降低車間噪音。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的

機身結構

200T多功能成型油壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、液壓墊、限程裝置等?？刂茩C構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成?，F(xiàn)將個部分結構和作用分述如下：

機身

主機，機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓墊、液壓動力系統及電器系統等部件組成。

主缸

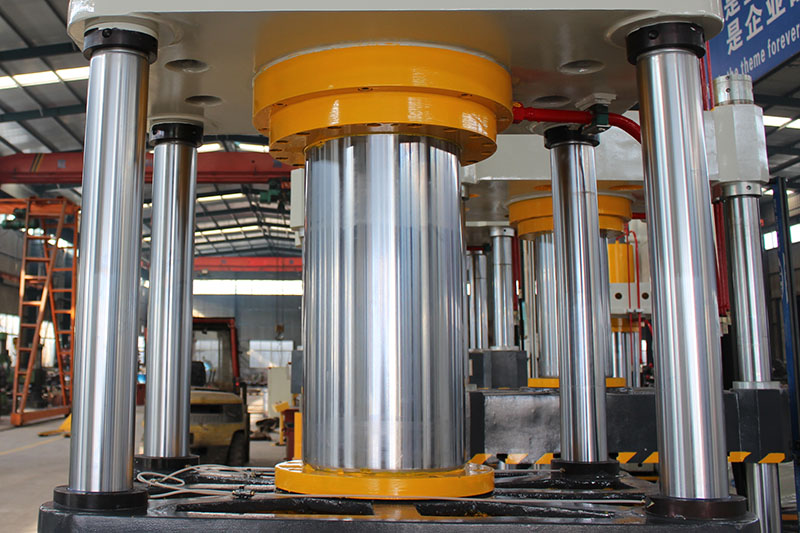

主缸缸體固定于臺面?；钊露擞寐?lián)結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用。活塞頭部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵。

液壓站

液壓站由油箱、軸向柱塞泵、電動機、二通插裝閥、濾油器、空氣濾清器組成。油箱為Q235鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。

設備優勢特點

1、四柱式結構，機架與活動工作臺導向精度高，剛性好，抗側向力強，特別適用于壓制不對稱的產品；結構緊湊、性價比高經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，泄露點少。

3、油缸采用整體鍛打并經精密研磨，新型油缸密封元件，在高壓狀態下使用可靠性強，壽命長。

4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。導軌自動潤滑裝置。有利提高工作效率和操作安全。

5、四柱采用高強度合金鋼制作，表面鍍硬鉻，耐磨性好；

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、電氣系統采用P L C控制。

8、200T多功能成型油壓機可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

9、工作壓力、行程可在規定范圍內按工藝要求調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式

YQ32系列三梁四柱油壓機
項目	100T-A	100T-B	160T	200T-A	200T-A	315T-A	315T-B
液體壓力Mpa	25	25	25	25	25	25	25
滑塊有效行程mm	500	600	600	700	600	800	600
開口高度mm	800	900	900	1200	900	1250	1000
工作臺有效面積	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
壓制速度mm/s	5-10	5-15	5-10	5-10	5-10	8-15	8-15
回程速度mm/s	90	90	90	90	90	90	90
電機功率KW	5.5	5.5	7.5	7.5	7.5	22	15
頂出力t	200	200	400	400	400	630	630
頂出行程mm	200	200	200	220	220	300	300

YQ32系列三梁四柱油壓機
項目	400T	500T	630t	800T	1000T	1250t	1600t
液體壓力Mpa	25	25	25	25	25	25	25
滑塊有效行程mm	800	900	900	1000	900	900	1000
最大開口高度mm	1250	1500	1500	1800	1600	1600	1800
工作臺有效面積	1260*1160	1400*1400	1600*1600	1500*1500	1500*1500	1800*1600	1600*1600
空程下降速度mm/s	120	150	150	160	160	160	180
壓制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10
回程速度mm/s	90	120	120	120	140	140	140
電機功率KW	45	45	45	37*2	37*2	37*2	37*2
頂出力t	630	1000	1000	1000	1000	1000	1600
頂出行程mm	300	300	350	350	350	350	350

滕州眾友重工機械設備有限公司是我國油壓機、壓力機專業生產企業之一, 公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,專業生產常規油壓機、四柱油壓機、小型油壓機、單臂油壓機、多功能油壓機、框式油壓機、龍門油壓機、臥式油壓機、三梁四柱油壓機各類油壓機及汽保設備。公司與多家國有大型企業、獨資合資及民營企業服務配套數十臺，深受用戶歡迎

1.關于質量，你們?nèi)绾慰刂瀑|(zhì)量呢?
滕州眾友重工機械設備有限公司有16年的油壓機生產經驗。整機檢測100%合格后準予出廠。
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制油壓機設計方案。
3.是否提供技術支持?
眾友重工油壓機，72小時內免費提供設計方案。
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新專利及榮譽證書。
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于大品牌，產品質量有保障，價格優惠
6.滕州眾友重工油壓機廠家地址
山東省滕州市經濟開發區興業北路219號
