200噸金屬拉伸成型油壓機 200噸多功能四柱油壓機

三梁四柱油壓機適用于各種可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲等。也可從事于校正、壓裝、砂輪成型、塑料制品及粉末制品的壓制成型

tags:

在線訂購

產品詳情

產品詳情

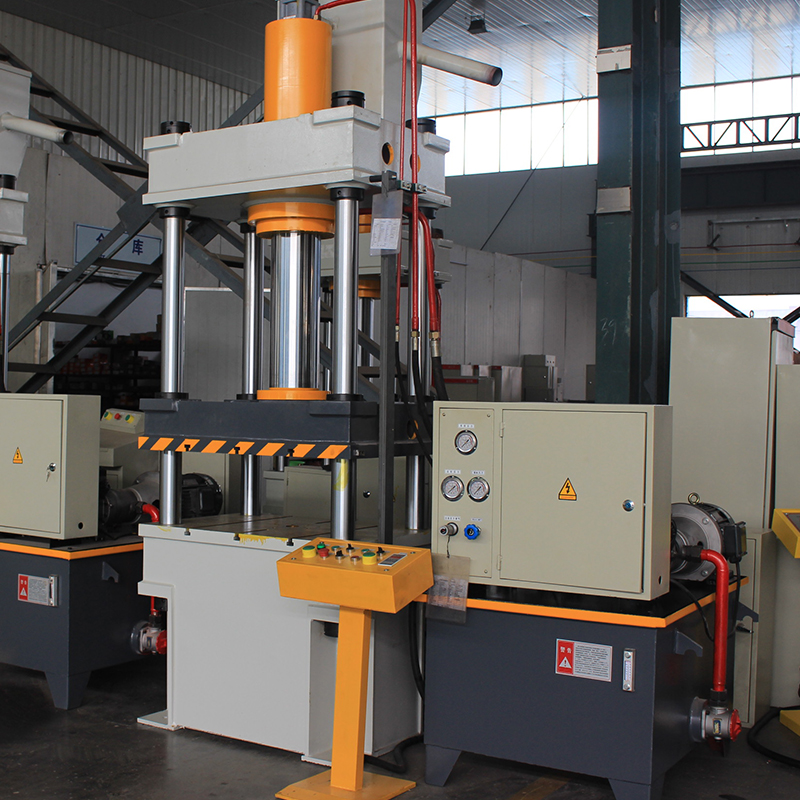

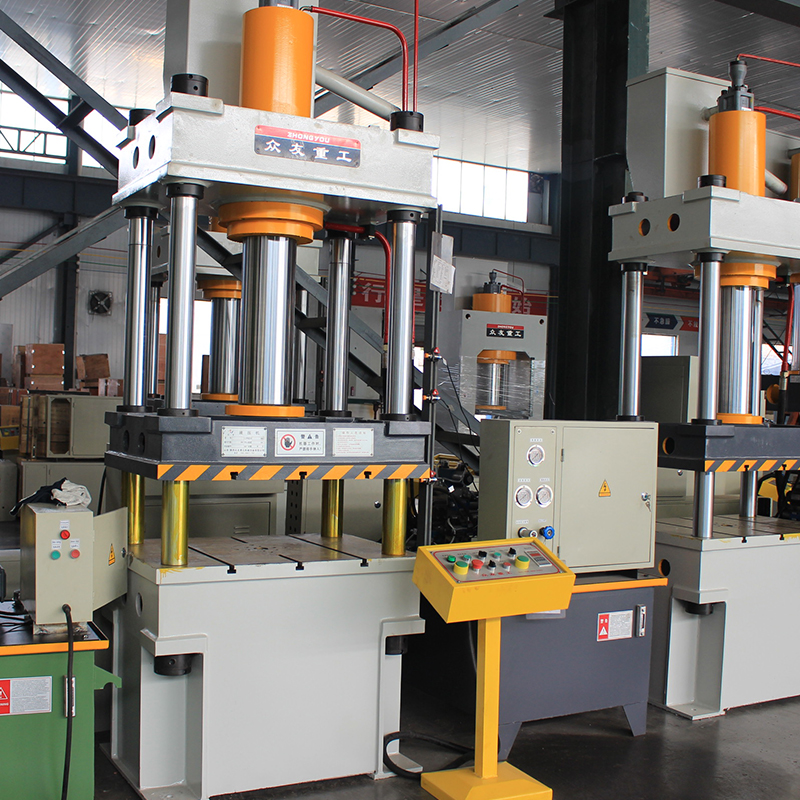

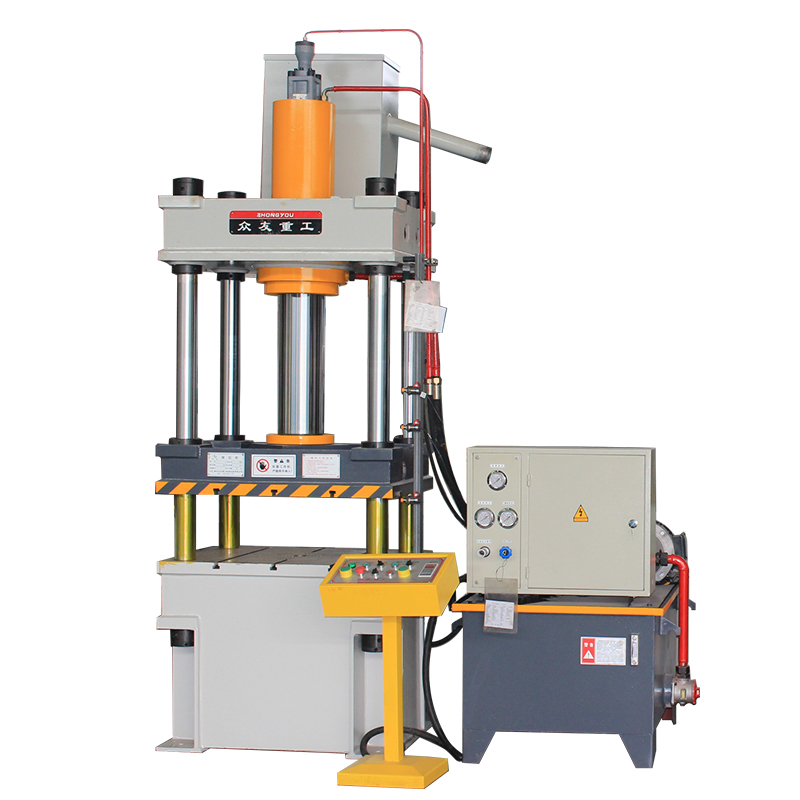

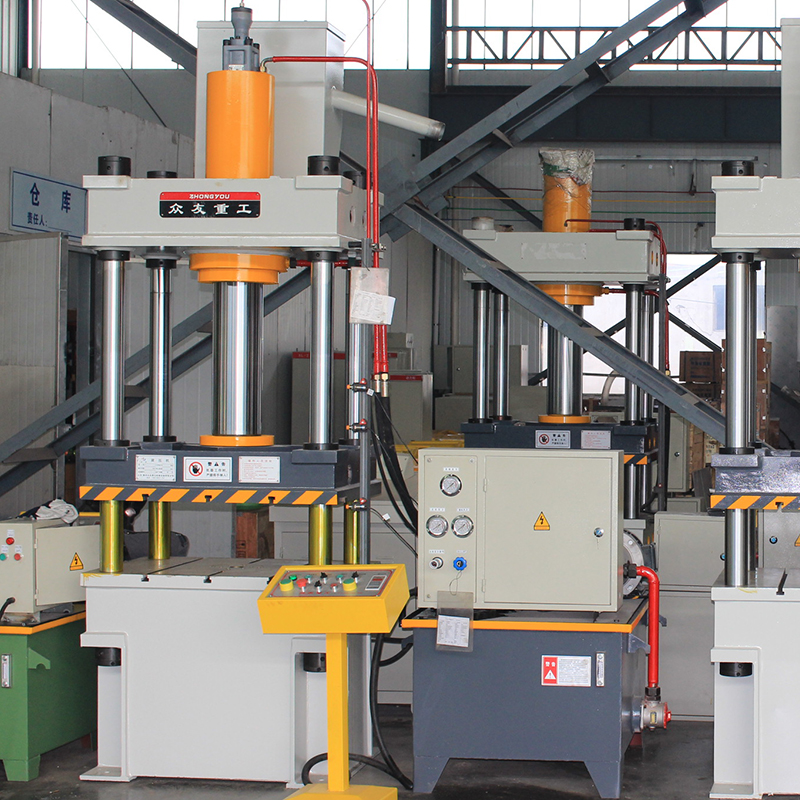

本機為一臺200噸金屬拉伸成型油壓機，從機身結構上看，稱為200噸三梁四柱油壓機，單缸設計結構。一般我公司可根據用戶需求設計為雙缸，多缸結構。機器主要由主機、液壓系統、控制機構三大部分組成。主機包括機身、油缸、油箱等。液壓系統包括電機、油泵、閥塊、閥件、管路等?？刂茩C(jī)構包括限程裝置、管路及電氣控制箱等

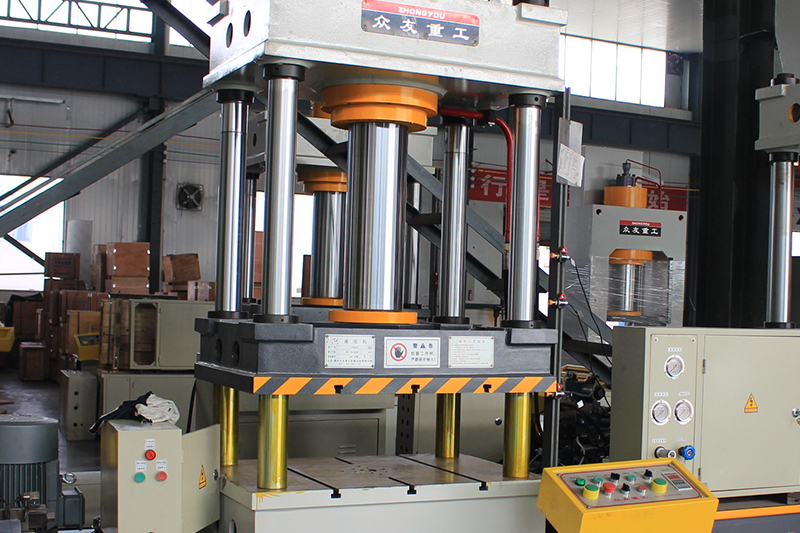

機身結構

油壓機機身

200噸金屬拉伸成型油壓機以鍍鋅板為基板，工作臺、滑塊為整體45#鑄鋼，鍍鋅板為基板，采用優質環保聚酯烤漆為面漆

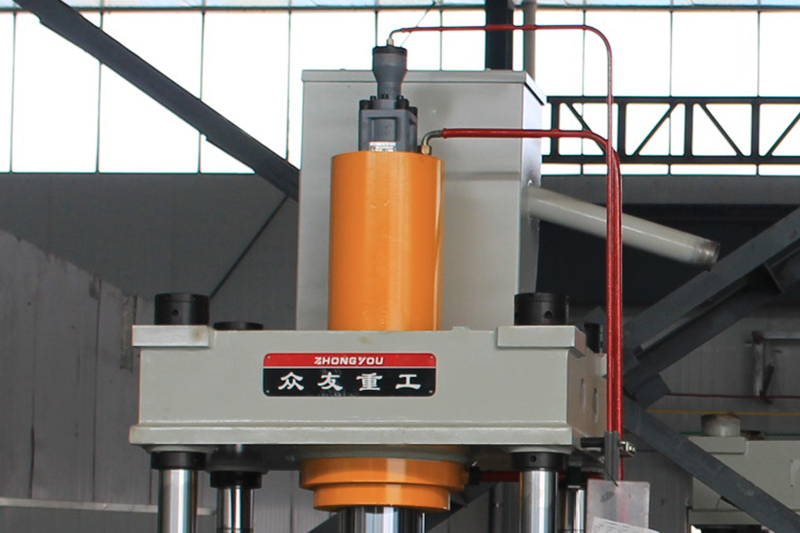

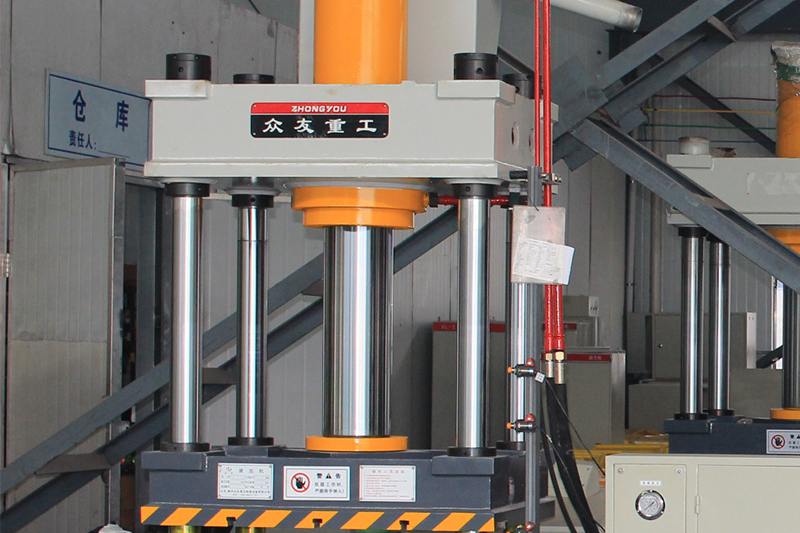

油壓機主缸

機器的油缸為45#鋼，采用鍛造經處理后加工，延長機器的使用壽命

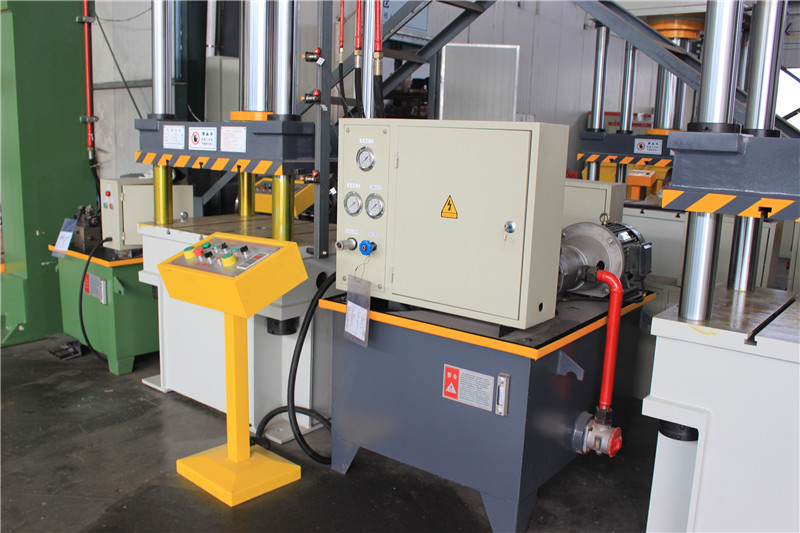

液壓系統

200噸金屬拉伸成型油壓機采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞；插入式液壓專用電機，降低車間噪音

電器系統

機器設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時人員和設備的安全

操作系統

采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時定程、定壓的工藝要求

設備優勢特點

1、四柱式結構，機架與活動工作臺導向精度高，剛性好，抗側向力強，特別適用于壓制不對稱的產品；結構緊湊、性?xún)r(jià)比高經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，泄露點少。

3、油缸采用整體鍛打并經精密研磨，新型油缸密封元件，在高壓狀態下使用可靠性強，壽命長。

4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。導軌自動潤滑裝置。有利提高工作效率和操作安全。

5、四柱采用高強度合金鋼制作，表面鍍硬鉻，耐磨性好；

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性?xún)?yōu)越。

7、電氣系統采用P L C控制。

8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

9、工作壓力、行程可在規定范圍內按工藝要求調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式

YQ32系列三梁四柱油壓機
項目	200t-BK	250t	250t-K	315t-A	315t-B	315t-C	315t-D	500t-A	500t-B
液體壓力Mpa	25	25	25	25	25	25	25	25	25
滑塊有效行程mm	600	400	600	400	600	600	800	600	800
開口高度mm	1000	800	1000	700	1000	1000	1250	1000	1500
工作臺有效面積	800*800	800*800	800*800	700*700	800*800	1000*1000	1260*1160	1500*1500	2500*1400
空程下降速度mm/s	190	32	160	60	60	80	100	100	120
壓制速度mm/s	12-18	8-15	8-15	7	6	6	6-12	8-12	8-12
回程速度mm/s	100	26	70	60	60	60	60	80	80
電機功率KW	11	15	15	15	15	15	22	37	37
頂出力t	50	50	50	50	50	63	63	100	100
頂出行程mm	300	300	300	300	300	300	300	300	350

YQ32系列三梁四柱油壓機
項目	630t-A	630t-B	630t-C	800t	1000t	1250t	1600t	2000t
液體壓力Mpa	25	25	25	25	25	25	25	25
滑塊有效行程mm	400	900	900	900	900	900	900	900
最大開口高度mm	1200	1500	1500	1500	1500	1600	1600	1600
工作臺有效面積	1200*1000	1600*1000	2200*1600	1500*1500	1500*1500	1700*1600	2000*1600	2000*2000
空程下降速度mm/s	100	100	100	100	80	80	80	80
壓制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10	6-10
回程速度mm/s	60	60	60	60	50	45	40	40
電機功率KW	45	45	45	37*2	37*2	37*2	37*2	45*2
頂出力t	100	100	100	125	125	200	200	250
頂出行程mm	350	350	350	350	350	450	450	450

滕州眾友重工機械設備有限公司是我國油壓機、壓力機專業生產企業之一, 公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,專業生產常規油壓機、四柱油壓機、小型油壓機、單臂油壓機、多功能油壓機、框式油壓機、龍門油壓機、臥式油壓機、三梁四柱油壓機各類油壓機及汽保設備。公司與多家國有大型企業、獨資合資及民營企業服務配套數十臺，深受用戶歡迎

1.關于質量，你們?nèi)绾慰刂瀑|(zhì)量呢?
滕州眾友重工機械設備有限公司有16年的油壓機生產經驗。整機檢測100%合格后準予出廠。
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制油壓機設計方案。
3.是否提供技術支持?
眾友重工油壓機，72小時內免費提供設計方案。
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新專利及榮譽證書。
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于大品牌，產品質量有保障，價格優惠
6.滕州眾友重工油壓機廠家地址
山東省滕州市經濟開發區興業北路219號

聯系我們：13562463338
